電力視頻無線網橋，無線AP，無線監控系統解決方案
一、前言
現在電力部門為了提高經濟效益，提高勞動生產率，都準備在變電站（所）實現無人值守，隨著電力部門網絡的全面改造，各變電站（所）都有了相應 的通訊網絡，使遠程監控成為可能。在電力調度通訊中心可以建立監控中心，能夠對各變電站（所）有關數據、參量、圖像進行監控和監視，以便能夠實時、直接地了解和掌握各變電站（所）的情況，并及時對發生的情況作出反應。
變電站現在一般都有“三遙”系統，可以在此基礎上增加變電站遠程視頻監控系統，簡稱變電站遙視系統，將變電站的視頻數據和監控數據由變電站前端的設備、視頻服務器采集編碼，并將編碼后的數據通過網絡傳輸到監控中心，監控中心接收編碼后的視頻數據和監控數據,進行監控、存儲、管理。變電站遙視系統的實施為實現變電站的無人值守，從而為推動電力網的管理逐步向自動化、綜合化、集中化、智能化方向發展提供有力的技術保障。
二、需求分析
變電站遙視系統的功能，主要體現在以下幾個方面：
1、通過圖像監控、安防系統，保護無人值守變電站設備的安全。
2、通過圖像監控結合遠程和本地人員操作經驗的優勢，避免誤操作。
3、 通過圖像監控、燈光聯動、環境監測監視現場設備的運行狀況，起到預警和保護作用。
4、 配合其他系統（如變電站綜合自動化系統等）的工作。
主要監控對象：
1、變電站（所）內場區環境。
2、 主變壓器外觀及中性接地刀。
3、對變電站（所）的戶外斷路器、隔離開關以及接地刀閘等地合分狀態進行監控。
4、對變電站（所）內的各主要設備間進行監視（包括大門、控制室、繼保室、通訊室、高壓室等）。
三、系統組成
網絡數字監控是通過把攝像頭攝取的模擬圖像信號轉換成數字圖像信號，再通過計算機網絡傳輸，使網絡內的計算機都成為監控終端，不受地域環境的限制。

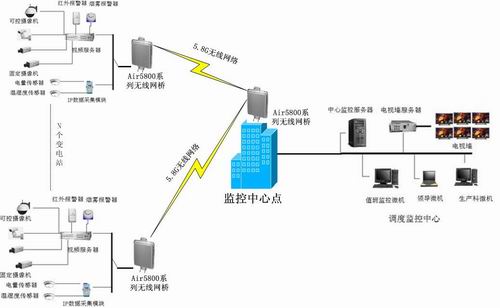

由于變電站遙視系統采用計算機的網絡傳輸，可通過鋪設的網絡將數字視頻信號傳輸到監控中心，真正做到了多網并一網。另外，信號傳輸采用了標準的TCP/IP網絡協議，使遠程監控變成了可能。大宏科技設計的變電站遙視系統整體示意圖如下所示：
下面介紹整個系統組成：
前端監控現場根據變電站具體情況安裝相應數量的攝像機，以及相應的報警器（比如紅外報警器、煙霧報警器等），把攝像機視頻線纜、控制線纜等都連接到網絡視頻服務器上，根據網絡視頻服務器的不同，每個視頻服務器可以連接1－16個攝像機。網絡視頻服務器有網絡接口，可以直接連接到交換機上，把圖像及相關數據傳送到網絡上。假如變電站有相關溫濕度、電壓電流等部分模擬量需要監控，可以配置IP數據模塊（內置RJ45網絡口，直接連接網絡）和相應的溫濕度傳感器和電量傳感器，可以把相關數據傳輸到監控中心。
在電業局調度監控中心配置一臺中心監控服務器，安裝變電站遙視系統中心服務器管理軟件，負責管理前端所有攝像機，所有視頻服務器，同時管理后端所有上網監控用戶。領導及相關值班人員只需要用IE瀏覽器訪問中心監控服務器，獲得授權后即可監控前端攝像機以及獲取相關數據。
還可以在調度中心配置電視墻服務器，根據視頻輸出路數不同配置不同數量的電視墻解碼卡，直接解碼輸出模擬視頻信號，送到電視墻顯示出來。
根據組網方式分為變電站監控現場、傳輸網絡和調度監控中心三個主要部分，下面分別加以介紹。
變電站監控現場
變電站現場監控設備主要由視頻服務器、攝象機（防護罩、攝象機、鏡頭、支架）、報警器、5.8G無線網橋、網絡交換機、數據模塊、穩壓電源（可選）等主要設備組成。主要完成圖像的采集、編碼和傳輸、攝象機的控制和報警數據的輸入/輸出工作。
在變電站室外場區根據具體情況安裝一個到數個室外可控球型攝像機（可控攝像機需要配置相應的云臺鏡頭解碼器），室外球型攝像機保護性好，可以有效的防雨除霜，而且可以可帶加熱器和風扇，自動加熱、自動排風，云臺可以上下左右的轉動，并且鏡頭可以拉遠、拉近，可以大范圍地監控場區，并且可以監控主變壓器、大門等地。一般安裝在房屋的高處或電線桿的適當地方。
在主控室可以采用帶變焦的室內可控攝像機，可以大范圍的掃描主控室的情況，而且可以對主控室的儀表盤等進行特寫，可以比較清楚地看到儀表盤上的讀數。
在高壓室等其他設備間，可以安裝相應個數的固定攝像機，對重點部位進行觀察。
對重點部位可以安裝相應的報警器，包括在設備間室內安裝煙霧探測器、溫濕度傳感器，在設備間或主控室門口和窗邊安裝紅外雙鑒探測器、門磁開關等。
在變電站四周考慮防盜的需要，可以考慮配置相應的紅外對射探測器，一旦有人翻越圍墻，阻斷紅外線傳輸，報警器就報警，同時視頻服務器可以自動錄像，假如聯動攝像機，可以自動轉動攝像機對準報警處。
考慮到設備供電的安全性，可以給監控設備配置穩壓電源或UPS不間斷電源，可以考慮配置相應的視頻線控制線防雷器。
前端攝像機的視頻信號通過嵌入式網絡視頻服務器壓縮成數字信號，結合其他數據信號統一打成IP數據包，通過視頻服務器的RJ-45以太網口直接送到變電站的交換機上，交換機再連接5.8G無線網橋遠程傳輸到監控中心去。
調度監控中心
在電業局調度監控中心，主要由中心監控管理服務器、電視墻服務器、監控客戶終端等組成。主要完成現場圖像接收，用戶登錄管理，優先權的分配，控制信號的協調，圖像的實時監控，錄象的存儲、檢索、回放、備份、恢復、電視墻的顯示切換等。
在電業局中心機房放置一臺高性能的服務器，安裝變電站遙視系統中心服務器管理軟件，中心服務器管理前端所有的攝像機、視頻服務器、報警器等，管理后端所有的監控客戶機。
在值班室安裝一到數臺監控客戶機，IE用瀏覽器即可監控觀看，同時可以安裝配置多畫面顯示的電視墻，配合電視墻服務器，可以把前端攝像機的信號解碼出來，送到電視墻上顯示，利用電視墻軟件的強大功能，任意切換顯示前端攝像機圖像。
系統不但能夠在值班室觀看，而且授權用戶可以非常方便地在自己的辦公微機上用IE瀏覽器即可觀看。領導在自己辦公室可以非常方便地觀看，無需復雜的軟硬件安裝。
變電站遙視系統軟件是目前市場上同類產品中的佼佼者，其平臺的先進性（WEB技術和標準）和同時管理數百個攝像機和大量在線用戶的能力尤其得到行業大用戶的肯定，軟件基于WEB服務器/瀏覽器方式，是目前最流行的Internet/Intranet方式，系統開放，易于與網絡上其它應用融合。
四、系統功能
1、服務器模塊管理
中心服務器軟件采用了一系列有效手段保證服務器穩定運行。
首先，管理軟件采用Windows service方式后臺運行，極大地提高了服務器軟件的工作穩定性。其次各功能采用模塊化結構，各模塊相對獨立，因此一個模塊出現異常不會影響到其他模塊的正常運行。各模塊由service管理，能夠設定手動啟動或開機時自動啟動。
2、用戶身份認證功能
系統采用嚴格的操作密碼保護機制。
3、用戶權限管理
系統提供了強大的用戶權限管理功能，其中包括用戶默認權限和用戶特定權限。
4、視頻設備管理
系統提供視頻服務器IP地址設置、端口號、鏡頭命名、云鏡控制協議和RS-485設備地址設置等功能。
5、鏡頭分組
綜合智能網絡監控系統具有強大的分組功能，支持在服務器上將攝像機根據監控編成不同的預定義工作組。
6、報警和聯動功能
系統的報警可以來自視頻服務器的視頻丟失、移動偵測或者報警輸入，也可以來自其它數據采集設備。用戶可根據報警的工作屬性任意設定報警啟動和關閉的時間。
7、中心錄像功能
系統支持中心分布式錄像功能，可以設定錄像服務器IP地址、磁盤報警和循環覆寫的磁盤余量、報警錄像保存時間等。
8、電子地圖功能
系統提供帶監控地圖和數據地圖編輯功能的地圖引擎。用戶可將各監控點的鏡頭分布情況繪制成監控地圖，點擊相應鏡頭圖標自動切換到當前攝像機位置，便于用戶方便、直觀的了解攝像機的分布情況。
9、系統數據查詢
管理員用戶可以按照時間段查詢報警情況，并提供打印功能。
